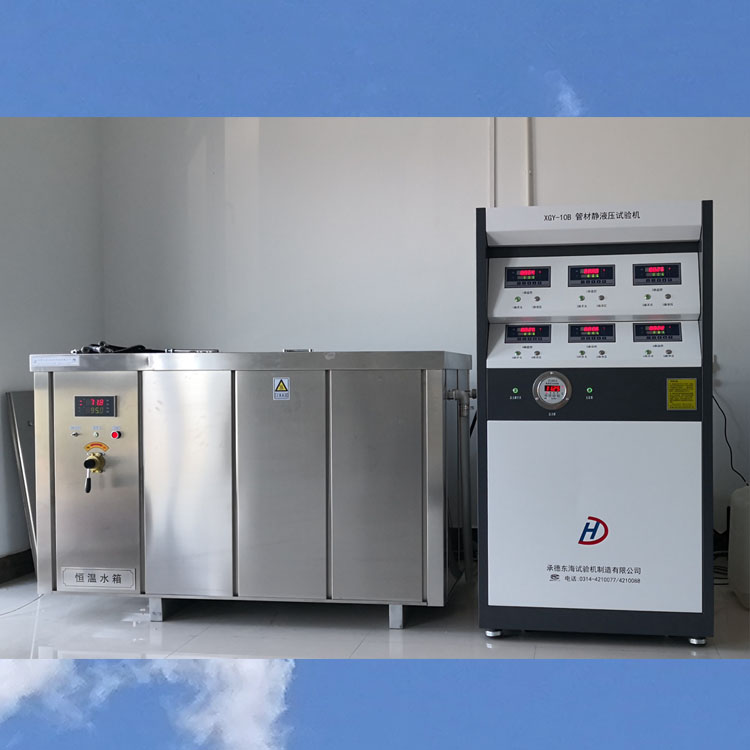

試驗機由壓力控制系統、壓力源、恒溫介質箱、夾具和計算機五部分組成。

1）、壓力控制系統在控制柜中由加壓管路和電器控制兩部分組成。加壓管路由蓄能器、電磁閥、單向閥、過濾器、手動

針閥、調流閥、連接管路等部件組成。電器控制部分由數字控壓壓力表、溫度控制儀表、壓力傳感器、電磁閥、繼電器、

過熱保護器、各種開關等組成。

2）、壓力源用來對主壓力系統按試驗條件提供總壓力。

3）、恒溫介質箱主要由箱體、循環泵、加熱器、冷凝器和溫度控制系統組成。箱體由不銹鋼內膽、噴塑外殼體（或不銹鋼）、

保溫層、試樣支架和箱蓋組成。

4）、夾具為A型，獨特的設計試夾具的拆裝更方便自如；楔型配合螺紋夾緊裝置使夾緊力更大。本系列夾具具有結構合理、夾

緊速度快、密封可靠、拆卸方便的特點。

工作原理

該機的工作原理是：

1）、設定主壓力儀表的控制壓力和范圍，使壓力源提供高于支路最高壓力的2～3MPa的壓力儲存在蓄能器中。

2）、按照試樣的環應力要求計算試驗壓力，并依此設定支路壓力儀表的控制壓力和范圍，運行后儀表控制電磁閥全導通，使

試樣的壓力迅速上升。達到設定壓力時進入補壓階段。

3）、補壓階段時電磁閥依據儀表數據斷續導通，使壓力源蓄能器中的壓力補充進試樣中。

4）、壓力源的壓力下降到設定壓力下限時，柱賽泵啟動工作到上限時停止。

5）、本機同時具有運行、停止、滲漏預警、破裂識別等功能，實現操作人員在試驗過程中可脫離實驗現場。當試樣出現滲漏、破

裂時自動報警并自動關閉該路，其它各路試驗繼續正常進行，直到試驗完成。在同類機型中具有優良的性能價格比，是替代進口

的理想產品。

6）、該機有串口可外配計算機，繪制壓力時間曲線，可實時查詢控壓值，可打印輸出報表，可代替人工職守，可當計算機機停止

工作時，儀表仍然可繼續工作。但計算機機不直接控制電磁閥，必須經過儀表控制，試驗時儀表不可停止工作。在做試驗過程中，

還可隨時關閉計算機機做其它商務業務，主機正常工作。當主機與計算機連通時，主機自動將數據傳送給計算機，對試驗不產生任

何影響。

7）、水箱為主箱內加熱可保證加熱管的壽命，體外循環使水箱中的水溫均勻。恒溫介質水箱分單熱式和制冷制熱式兩種規格。本機

為室溫至95℃

技術參數

1、主機壓力范圍：0.5～10MPa （可任意調整）

2、水箱控制范圍：室溫—95度；

3、主機壓力分辨率：0.001MPa

4、水箱溫度控制精度: ±0.5℃。

5、主機恒壓范圍：＜設定值的＋2%、－1%

6、水箱溫度均勻性:±0.5℃。

7、主機恒壓精度：不低于±1%

8、水箱溫度分辨率: 0.1℃。

9、計時范圍：0～9999.59小時

10、計時精度：≤0.1%

11、水箱材質為不銹鋼，電控配安全短路保護裝置

12、水箱保溫層厚度： 大于53mm，小于55 mm

13、水箱可做試樣最大直徑根據用戶需要設計。（最大可到Ф630mm）

14、壓力控制系統電源：AC380V、1.5kw

15、溫度控制系統電源：AC380V、9kw

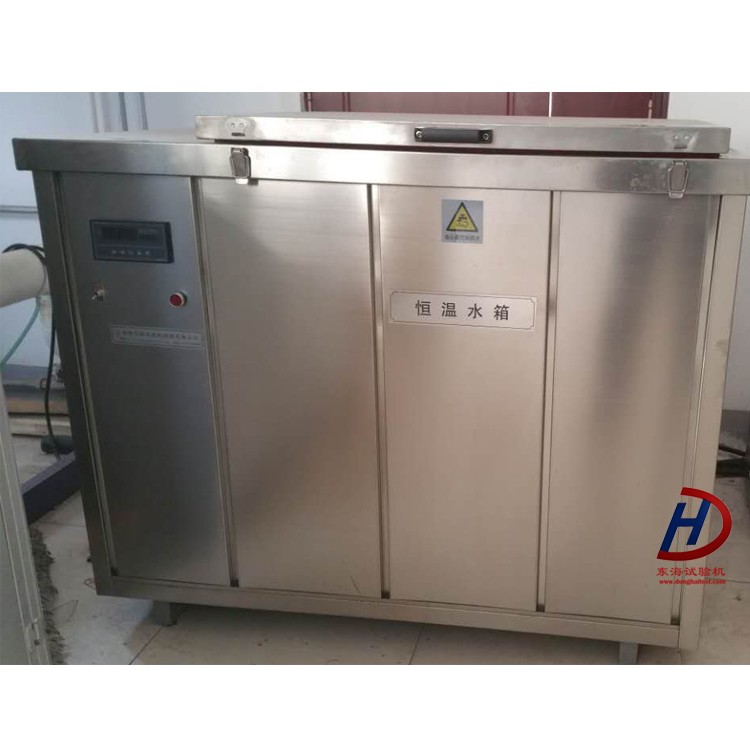

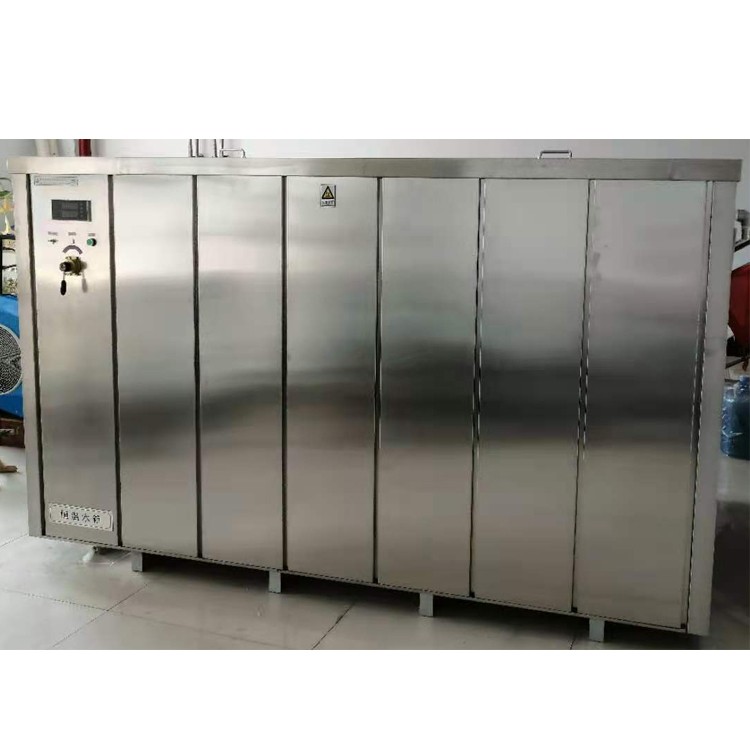

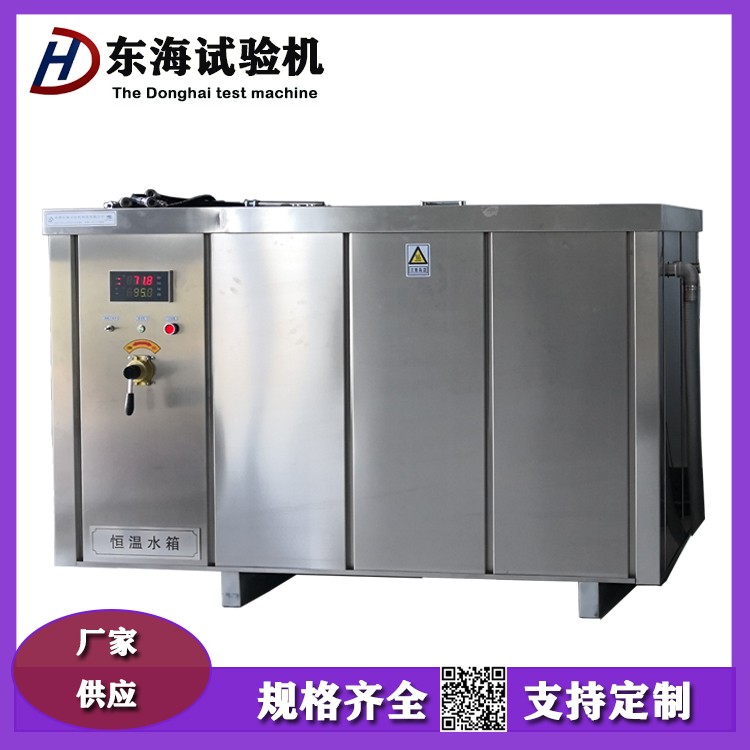

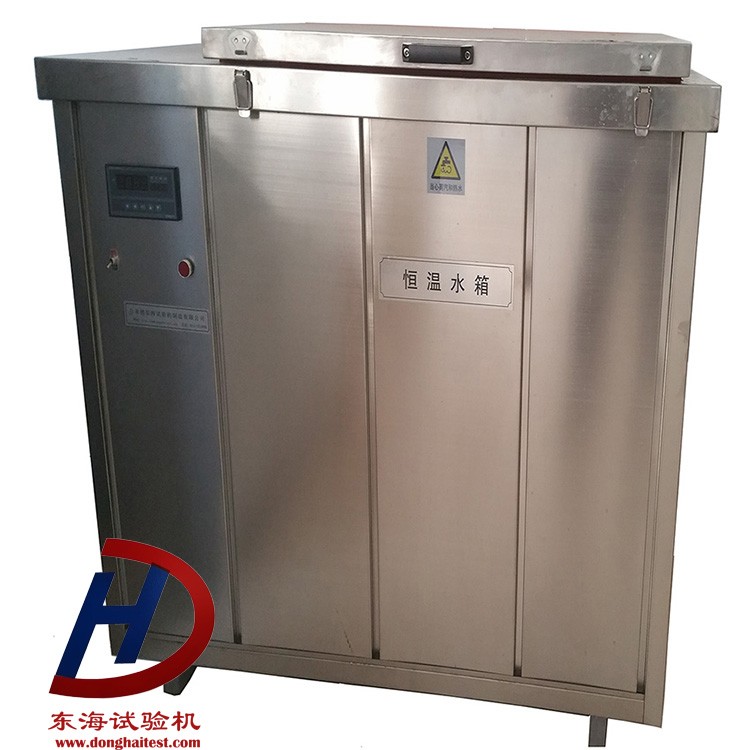

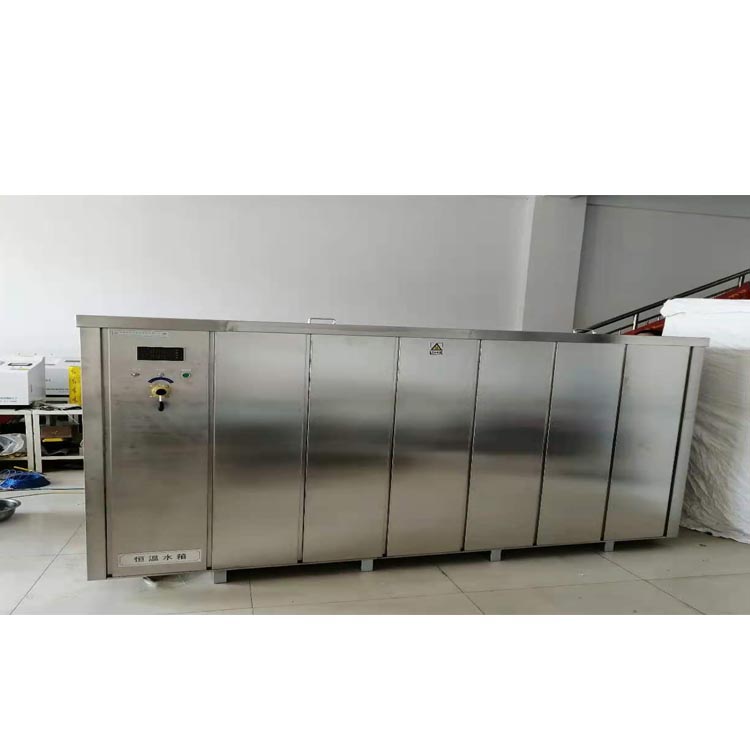

恒溫水箱性能

1）材質內膽為加厚不銹鋼板。

2）加厚保溫層，并有減少熱橋（短路）措施，保溫省電。

3）所有器件均為不銹鋼（管路、管件、加熱器、銅閥門等）。

4）德國威勒循環泵，大水箱循環能力135l/min（額定）。

5）控溫系統采用品牌漏電保護裝置及時保護人全安全。

6）水箱可以自循環，也可以連接外循環系統。

7）水箱自帶加熱控制系統，壓力輸入口由用戶定。

水箱具體尺寸請聯系客服（此圖僅供參考）
